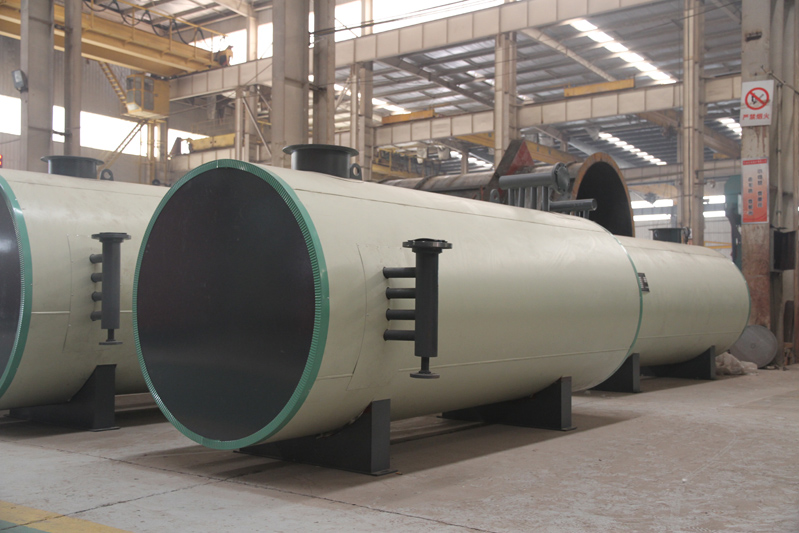

臥式燃?xì)鈱?dǎo)熱油爐
【產品簡介】
燃料選擇：天燃?xì)?輕油
傳熱介質：導熱油
輸出溫度：最高320度
輸出效率：92-98%
輸出功率：120-12000千瓦
輸出功率：10萬～1000萬大卡/小時
燃?xì)猓ㄈ加停?dǎo)熱油鍋爐，是以燃?xì)?、燃油或乙醇為燃料，以?dǎo)熱油為導熱載體，可作為350℃以下各種環境下的高溫?zé)嵩?，廣泛應用于各種需要進行高溫加熱或烘干的各行各業。本產品具有溫度高、壓力低、控溫精確、熱能利用率高的優點。本產品還可以選配蒸汽發生器，產生1.3MPa以下的飽和蒸汽，供用戶使用。
【結構特點】
1.采用濕背式內燃兩回程結構，鍋爐頂部帶有頂盤管，有效的防止了火焰直接輻射后墻，同時在緊湊的結構前提下，增加了輻射受熱面積，提高了鍋爐的熱效率。
2.采用微正壓運行，有效的提高了爐膛的燃燒強度，使同容量鍋爐的體積更小，同時消除了鍋爐爐膛、煙道的漏風，提高了鍋爐的熱效率。
3.采用先進的EDA技術，詳細計算爐體結構尺寸、煙氣的流速，合理充分利用火焰和煙氣換熱，保證鍋爐可靠工作和充分冷卻，提高鍋爐的熱效率。
4.采用高效冷凝技術，有效的降低了排煙的溫度，提高了鍋爐的熱效率。
5.采用合理的結構設計和優良的耐火、保溫材料，大幅降低爐體外表溫度，使外表溫度低于50度（高于國家標準），減少熱流失，提高鍋爐的熱效率。
6.采用全新設計，降低燃料燃燒時的有害物質排放量，滿足國家環保標準，特別是降低氮氧化物的排放量，滿足國家的低氮排放標準。
7.采用多家國際知名品牌的進口燃燒器，適應各種應用場景，保證質量，保證安全。
【電控系統】
1. 采用西門子等國際大品牌的PLC等自動化控制器做為控制核心
2. 采用國際大品牌的外圍組件，實現高質量的全自動控制系統
3. 實時采集進口、出口的溫度、壓力等各種參數并在控制柜中實時集中顯示
4. 通過PID等閉環控制系統，保證鍋爐穩定的工作在用戶設定的各種參數下
5. 監控各組數據的工作范圍，對各種異常進行提醒或報警，方便用戶使用和維護
6. 控制模塊具有強大的擴充能力，根據客戶需要，可以方便的實現群控、遠程控制等多種深度應用
【執行標準】
1.嚴格按照國家及行業標準對鍋爐進行設計、制造、組裝、實驗和驗收，其中包括但不限于下列標準：GB/T16507《水管鍋爐》、TSG G0001《鍋爐安全設計監察規程》、GB/T17410《有機熱載體爐》、GB50273《鍋爐安裝工程施工及驗收規范》
2.鍋爐使用的主要鋼材采用20 GB/T3087，保障鍋爐安全可靠。
3.按照NB/T47018選取焊材，鍋爐爐管采用氬氣保護全熔透焊接，焊縫按照NB/T47013《承壓設備無損檢驗》進行X射線探傷和檢驗，鍋爐總裝完成后管組全部進行水壓試驗，保障每臺鍋爐的焊接質量達到標準。

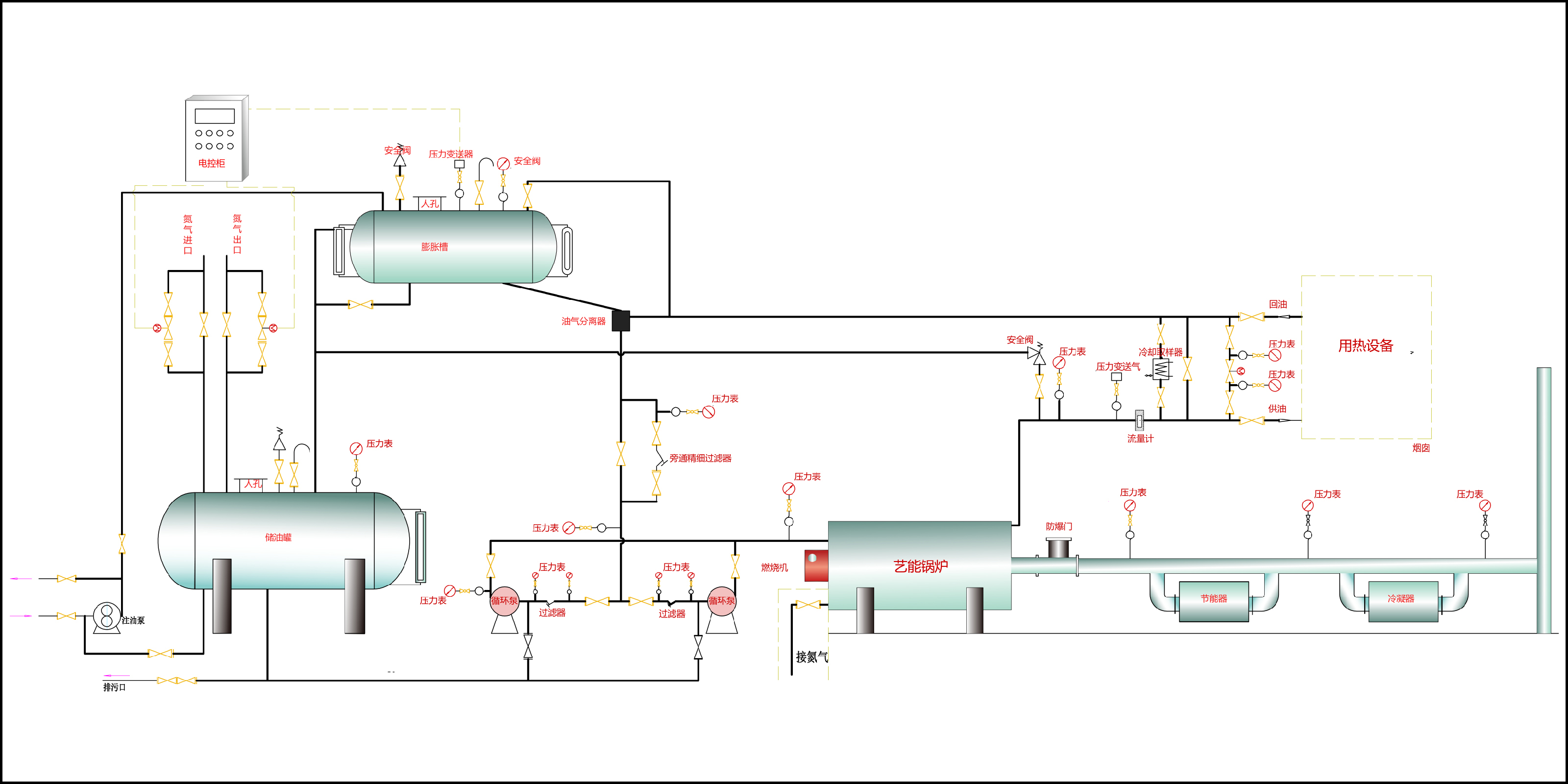

【工藝流程圖】
【產品參數】
|
產品詳細編碼 燃油系列：YYW-___額定供熱量（KW）___Y 燃?xì)庀盗校篩QW-___額定供熱量（KW）___Q |
||||||||||||
|
額定 供熱量 |
KW | 120 | 240 | 350 | 500 | 700 | 1000 | 1200 | 1400 | 2000 | 2400 | |
| X104Kcal/h | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | ||
| 熱效率（≥%） | Y | 96.10 | 96.09 | 96.28 | 96.27 | 96.02 | 96.00 | 96.06 | 96.03 | 96.07 | 96.06 | |
| Q | 98.05 | 98.04 | 98.23 | 98.20 | 98.53 | 98.52 | 98.16 | 98.53 | 98.55 | 98.50 | ||
| 設計壓力（Mpa） | 1.1 | |||||||||||
| 介質最高溫度（℃） | 320 | |||||||||||
| 循環油流量（m3/h） | 12.5 | 18 | 30 | 30 | 60 | 80 | 100 | 100 | 160 | 160 | ||
| 爐內容油量（m3） | 0.09 | 0.12 | 0.29 | 0.38 | 0.52 | 0.57 | 0.74 | 0.92 | 1.55 | 1.77 | ||
| 配管連接內徑（DN） | 50 | 50 | 65 | 65 | 100 | 100 | 150 | 150 | 150 | 150 | ||
| 系統裝機總?cè)萘浚↘W） | 4.7 | 7.2 | 9.5 | 9.8 | 17.6 | 18.0 | 25.7 | 26.5 | 44.0 | 53.5 | ||
| 運輸尺寸 | 長 | 2180 | 2514 | 2769 | 3250 | 3540 | 3764 | 4374 | 5410 | 5640 | 5560 | |
| 寬 | 1290 | 1320 | 1650 | 1690 | 1710 | 1810 | 1810 | 1810 | 2022 | 2254 | ||
| 高 | 1575 | 1575 | 1993 | 2082 | 1880 | 2291 | 2321 | 2321 | 2480 | 2700 | ||
| 設備總重（Kg） | 1550 | 1632 | 2745 | 3146 | 3771 | 4496 | 4993 | 5680 | 7700 | 8765 | ||
|
額定 供熱量 |
KW | 3000 | 3500 | 4100 | 4700 | 6000 | 7000 | 8200 | 9300 | 12000 | — | |
| X104Kcal/h | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 1000 | — | ||
| 熱效率（≥%） | Y | 96.00 | 96.10 | 96.01 | 96.20 | 96.18 | 96.17 | 92.98 | 96.06 | 96.11 | — | |
| Q | 98.02 | 98.03 | 98.06 | 98.07 | 98.04 | 98.08 | 92.15 | 98.39 | 98.05 | — | ||
| 設計壓力（Mpa） | 1.1 | — | ||||||||||
| 介質最高溫度（℃） | 320 | — | ||||||||||
| 循環油流量（m3/h） | 180 | 200 | 250 | 250 | 350 | 400 | 350 | 500 | 600 | — | ||
| 爐內容油量（m3） | 1.96 | 3.78 | 4.61 | 5.70 | 7.40 | 8.35 | 9.50 | 10.20 | 13.30 | — | ||
| 配管連接內徑（DN） | 150 | 200 | 200 | 250 | 250 | 250 | 300 | 300 | 300 | — | ||
| 系統裝機總?cè)萘浚↘W） | 77.2 | 87.2 | 111.7 | 120.2 | 164.2 | 165 | 202 | 198 | 200 | — | ||
| 運輸尺寸 | 長 | 6194 | 6674 | 7456 | 7742 | 8990 | 9441 | 10484 | 10966 | 13500 | — | |
| 寬 | 2254 | 2610 | 2807 | 3240 | 3406 | 3390 | 3560 | 3610 | 3740 | — | ||
| 高 | 2700 | 3150 | 3402 | 3860 | 4117 | 4107 | 4230 | 4280 | 3850 | — | ||
| 設備總重（Kg） | 10267 | 16743 | 17446 | 20669 | 29682 | 32311 | 34640 | 36852 | 49380 | — | ||
| 注：表中參數僅供參考，因技術改進，請以隨機技術參數為準。 | ||||||||||||
【整裝鍋爐】 整裝鍋爐又稱快裝鍋爐，是我們公司提供的一項方便用戶現場安裝的增值服務。
整裝鍋爐是相對于傳統的散裝鍋爐來說，傳統散裝鍋爐在工廠生產完成后，把鍋爐本體和各個組件運到現場后再組裝。而整裝鍋爐，除基本組件外，還包含底座和支架，在出廠時，各個組件已經和底座支架完成組裝和固定，在運到現場后，只需要進行整體安置、連接對外管道，相對散裝鍋爐大大減少了施工現場的安裝時間，同時還提高了鍋爐的安裝質量。因此，整裝鍋爐有如下優點：
1.結構緊湊，占地面積小
2.施工方便，施工成本低
3.安裝質量高，運行效果好
【注】受限于運輸體積，此服務一般只適用于熱容量在300萬大卡以下的鍋爐。
